BYSerial

功能概述

BYSerial 是一款基于 C# WPF (.NET Framework 4.8) 开发的 Windows 单文件串口调试工具，集成了通用串口调试与多种工业协议调试功能，适用于嵌入式开发、工业自动化联调、设备维护等场景。由 LvYiWuHen 开发维护，遵循 MIT 许可证开源分发。

项目地址：https://gitee.com/LvYiWuHen/byserial
当前版本：V3.0.2
运行平台：Windows 10/11（自带 .NET Framework 4.8），Windows 7 需手动安装运行时
部署方式：单文件免安装，双击 BYSerial.exe 即可运行

核心功能模块

1. 通用串口收发

• 编码模式：支持 ASCII、HEX（十六进制）、UTF-8 中文收发，自动识别编码
• 串口管理：自动枚举可用串口，支持串口热插拔实时检测与刷新
• 参数配置：波特率、数据位、停止位、校验位、流控全可配置
• 显示模式：支持按行/按时间戳/按方向（发送/接收）分栏显示，支持暂停/清空/自动滚动
• 数据过滤：支持关键字高亮、正则过滤、指定字节隐藏

2. 快捷命令系统

• 命令管理：支持自定义命令组、命令名称、发送内容（HEX/ASCII/字符串）
• 发送模式：
  • 单次发送：点击即发
  • 循环发送：可设置发送间隔（毫秒级）、发送次数、停止条件
  • 组合命令：多条命令按顺序/并行发送，支持条件跳转
• 持久化：命令配置自动保存到 bycfg/fastcmds.cfg，下次启动自动加载

3. 循环发送与定时任务

• 定时器精度：毫秒级定时发送，支持动态修改间隔
• 多任务并行：可同时运行多个不同间隔的发送任务
• 任务控制：开始/暂停/停止/重置，支持发送前/后回调脚本

4. 数据记录与保存

• 自动命名：按 YYYYMMDD_HHMMSS_端口号.log 格式自动生成文件名
• 分卷存储：单文件大小上限可配置（默认 10MB），超限自动切割新文件
• 编码保存：支持原始二进制、HEX 文本、ASCII 文本三种格式保存
• 大文件保护：磁盘空间不足时自动暂停写入并提示

5. 实时数据曲线

• 多通道显示：最多支持 8 通道同屏波形
• 数据解析：支持从接收数据中按正则/定位提取数值（int16/int32/float/double）
• 波形控制：缩放、平移、暂停、截图导出、数据导出 CSV
• 性能模式：高频数据自动降采样显示，不阻塞主界面

6. 工控工箱—— 内置多协议调试

7. TCP 通讯调试

• 双模式：TCP Client / TCP Server（可同时监听多端口）
• 连接管理：连接列表、断开重连、心跳包自定义
• 数据视图：同串口界面，支持 HEX/ASCII/字符串切换

8. CRC 校验工具

• 内置算法：CRC-8、CRC-16 (Modbus/CCITT/XMODEM)、CRC-32、CRC-32/MPEG-2、自定义多项式
• 计算模式：单次计算、批量文件校验、实时校验显示
• 结果导出：校验表导出 CSV/JSON

配置文件说明

依赖与第三方库（运行时已内置，单文件打包）

注意：HslCommunication 采用 LGPLv3，单文件打包时已满足动态链接要求，分发时需保留其许可证声明。

适用场景与优势

快速上手（5分钟入门）

1. 启动程序

双击 BYSerial.exe 即可运行，无需安装。首次运行自动生成 bycfg/ 配置目录。

界面语言默认中文，顶部菜单：文件 设置 工具 帮助

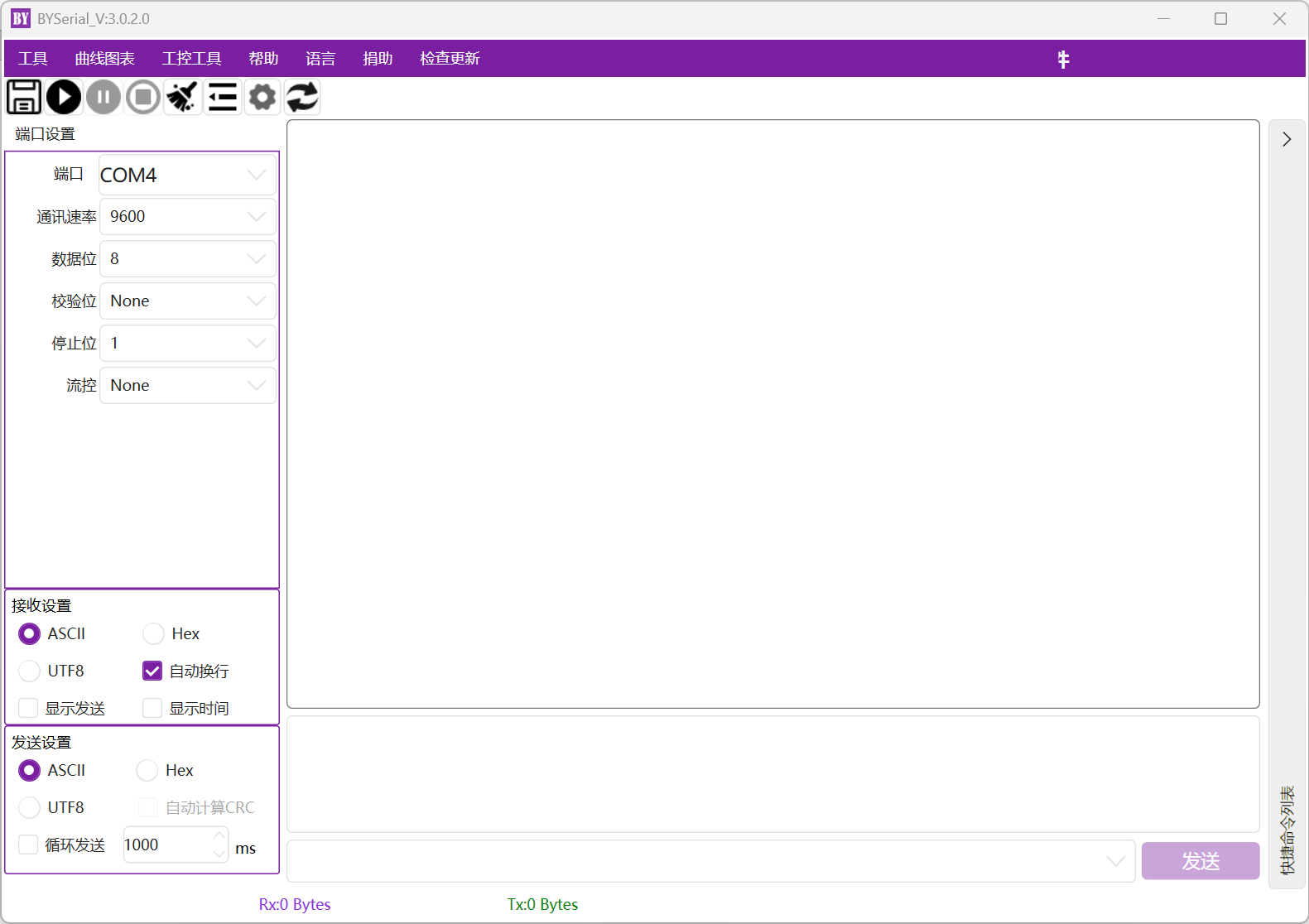

2. 打开串口（最基础操作）

1. 选择端口：顶部下拉框 COM口 → 点击刷新图标 → 选择目标 COM 口（如 COM3）
2. 设置参数：
   • 波特率：9600（默认，按设备手册修改）
   • 数据位：8
   • 停止位：1
   • 校验位：None
3. 打开：点击 打开串口 按钮 → 状态灯变绿、按钮变为 关闭串口
4. 测试发送：
   • 发送区选择 HEX 模式
   • 输入：01 03 00 00 00 01（标准 Modbus 读保持寄存器示例）
   • 点击 发送 → 接收区显示返回报文

成功标志：接收区出现绿色 RX 数据行，含时间戳、HEX 内容

串口基础收发操作

2.1 编码模式切换

发送区/接收区独立切换，互不影响。HEX 模式自动过滤空格/换行，仅保留 0-9 A-F

2.2 接收区功能

2.3 发送区功能

快捷命令配置与使用

3.1 创建快捷命令

1. 点击工具栏 快捷命令 → 管理（或 F2）
2. 在弹窗点击 新建 → 填写：
   • 名称：读温度（显示在按钮上）
   • 发送内容：01 03 00 01 00 01（HEX，空格分隔）
   • 编码模式：HEX
   • 循环间隔(ms)：0（单次发送）
3. 点击 确定 → 主界面快捷栏出现 读温度 按钮

3.2 快捷命令分组

• 右键快捷按钮 → 移动到分组 → 新建分组: 环境传感器
• 分组显示为下拉标签页，适合项目/设备分类管理

3.3 导入导出命令库

• 管理 窗口 → 导出 → commands_my.json（分享给同事）
• 导入 → 选择 JSON 文件 → 合并/覆盖现有命令

循环发送与定时任务

4.1 单条命令循环发送

1. 在 快捷命令管理 中设置 循环间隔(ms) = 1000
2. 点击主界面该按钮 → 变为 停止 状态、按钮变红
3. 接收区每秒收到一次返回数据
4. 再次点击按钮 → 停止循环

4.2 多命令定时任务（高级）

1. 菜单 工具 → 定时任务 → 新建任务
2. 配置：
   • 任务名：每分钟巡检
   • 触发类型：周期 / 每日固定时间 / 启动时
   • 周期：60000 ms
   • 命令序列：读温度(间隔 200ms) → 读湿度(间隔 200ms) → 读压力(间隔 200ms)
3. 保存 → 任务列表显示 运行中、下次触发时间

4.3 条件发送（脚本级）

• 定时任务支持 前置条件（Lua 表达式）：last_rx:match("01 03 02") ~= nil

数据记录与导出

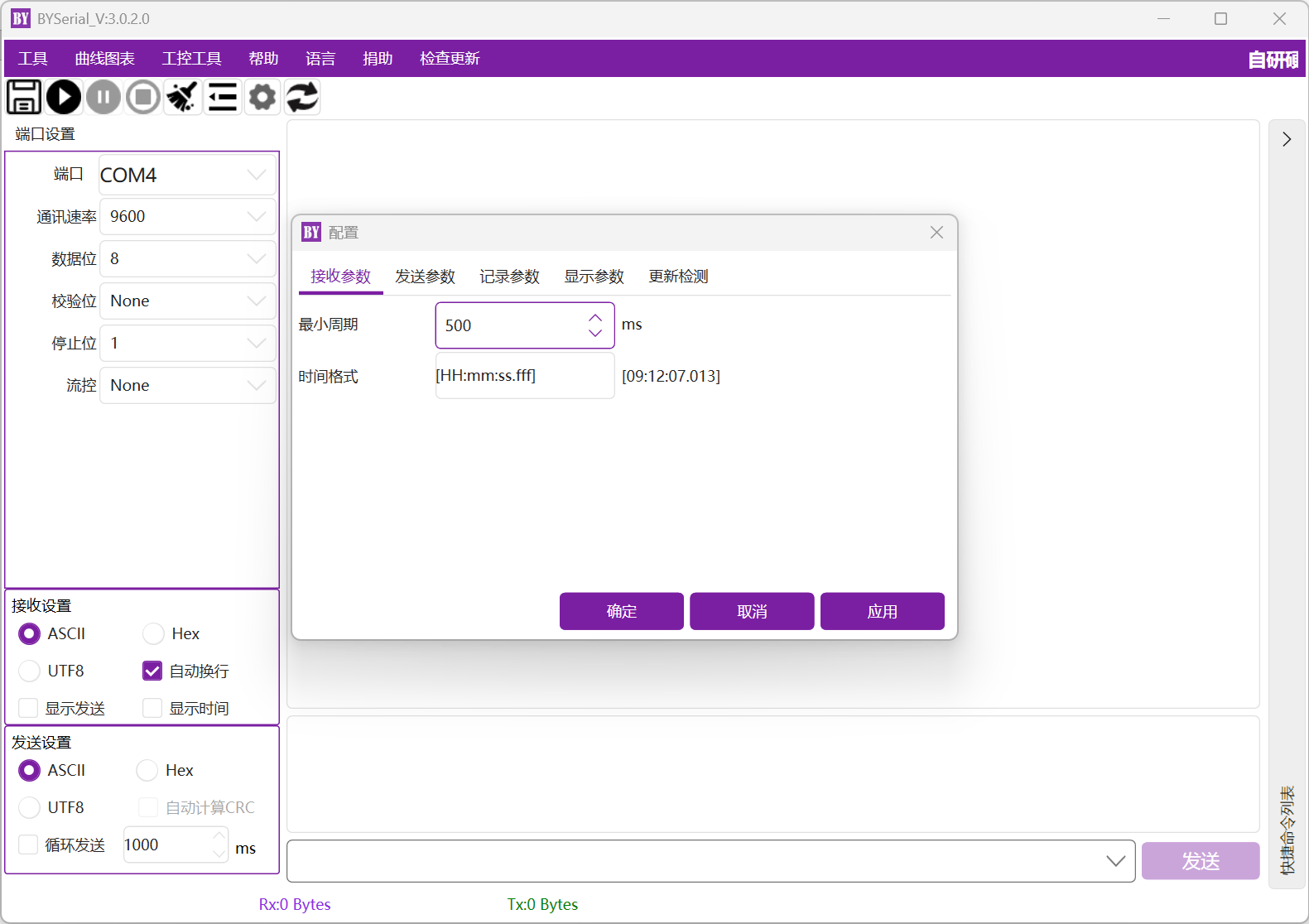

5.1 自动记录开启

1. 菜单 设置 → 数据记录 → 勾选 自动保存接收数据
2. 配置：
   • 保存目录：logs/（相对程序目录）或绝对路径
   • 文件命名：YYYYMMDD_HHMMSS_COM3.log
   • 分卷大小：10 MB（超限自动新建 ..._part2.log）
   • 编码格式：HEX文本 / 原始二进制 / ASCII文本

5.2 日志文件结构

logs/
├─ 20260115_083000_COM3.log          # HEX文本，每行: [08:30:01.123] RX: 01 03 02 00 64
├─ 20260115_083000_COM3_part2.log    # 分卷文件
└─ index.json                        # 索引：开始/结束时间、行数、字节数

5.3 批量导出分析

• 菜单 工具 → 日志分析 → 选择多个 .log 文件
• 支持：合并/按时间切片/过滤特定帧/导出 CSV（列：时间、方向、数据、解析值）

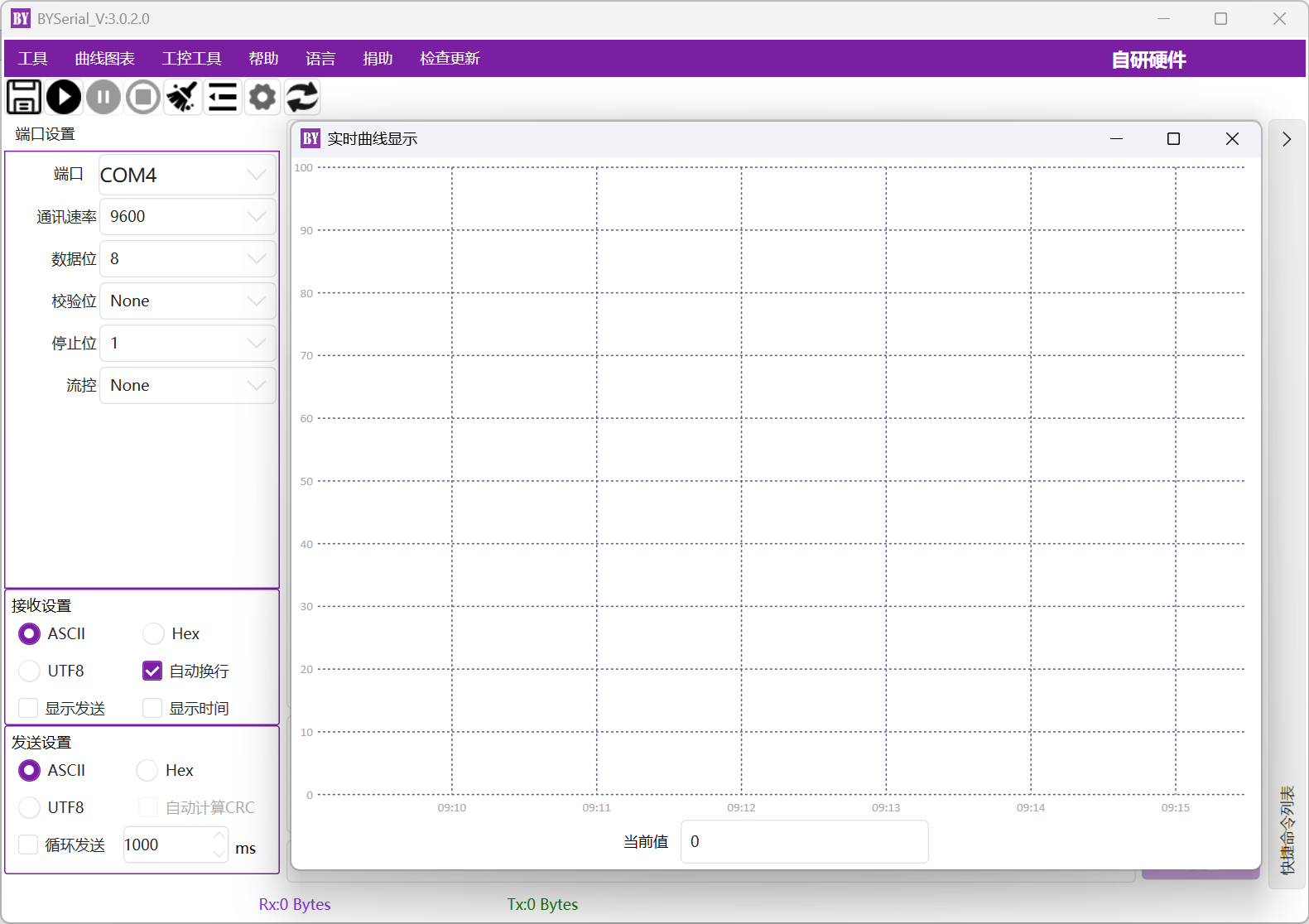

实时曲线监控

6.1 打开曲线窗口

• 菜单 视图 → 实时曲线（或 F3）→ 独立可停靠窗口

6.2 添加曲线通道

1. 曲线窗口右键 添加通道 → 配置：
   • 通道名：温度
   • 数据源：接收解析 / 手动输入 / 脚本推送
   • 解析规则：正则 01 03 02 (.. ..) → 提取第 1 组，类型 INT16/UINT16/FLOAT32，字节序 大端/小端，缩放 系数 0.01 偏移 0，单位 °C
   • 颜色/线型：自动分配或手动指定
2. 确定 → 曲线实时绘制

6.3 曲线操作

工控工箱：Modbus 调试

7.1 打开 Modbus 面板

• 顶部标签页切换至 Modbus（或菜单 工控工箱 → Modbus）

7.2 配置连接

7.3 读写操作

读取寄存器：

1. 点击 读取 标签
2. 设置功能码：03 保持寄存器 / 04 输入寄存器 / 01 线圈 / 02 离散量
3. 起始地址：0（十进制）或 0x0000，数量：10
4. 点击 读取 → 结果表格显示地址、十六进制、十进制、浮点数、字符串

写入寄存器：

1. 切换 写入 标签
2. 功能码：06 单寄存器 / 10 多寄存器 / 05 单线圈 / 0F 多线圈
3. 输入值（支持十进制/十六进制/浮点数自动转换）→ 点击 写入

7.4 批量操作与点表

• 点表管理 → 从 Excel 导入（模板：地址、类型、名称、单位、缩放）
• 导入后可：批量读取、批量写入、周期轮询（间隔可配）

7.5 从站扫描

• 点击 扫描从站 → 设置 ID 范围 1-247 → 并发数 5
• 结果列表：在线从站、响应时间、设备标识

工控工箱：PLC 通讯（西门子/三菱/罗克韦尔/欧姆龙）

8.1 通用连接配置

点击 连接 → 状态显示 已连接、CPU 信息（型号/固件/模式）

8.2 地址语法

工控工箱：MQTT 与 BACnet

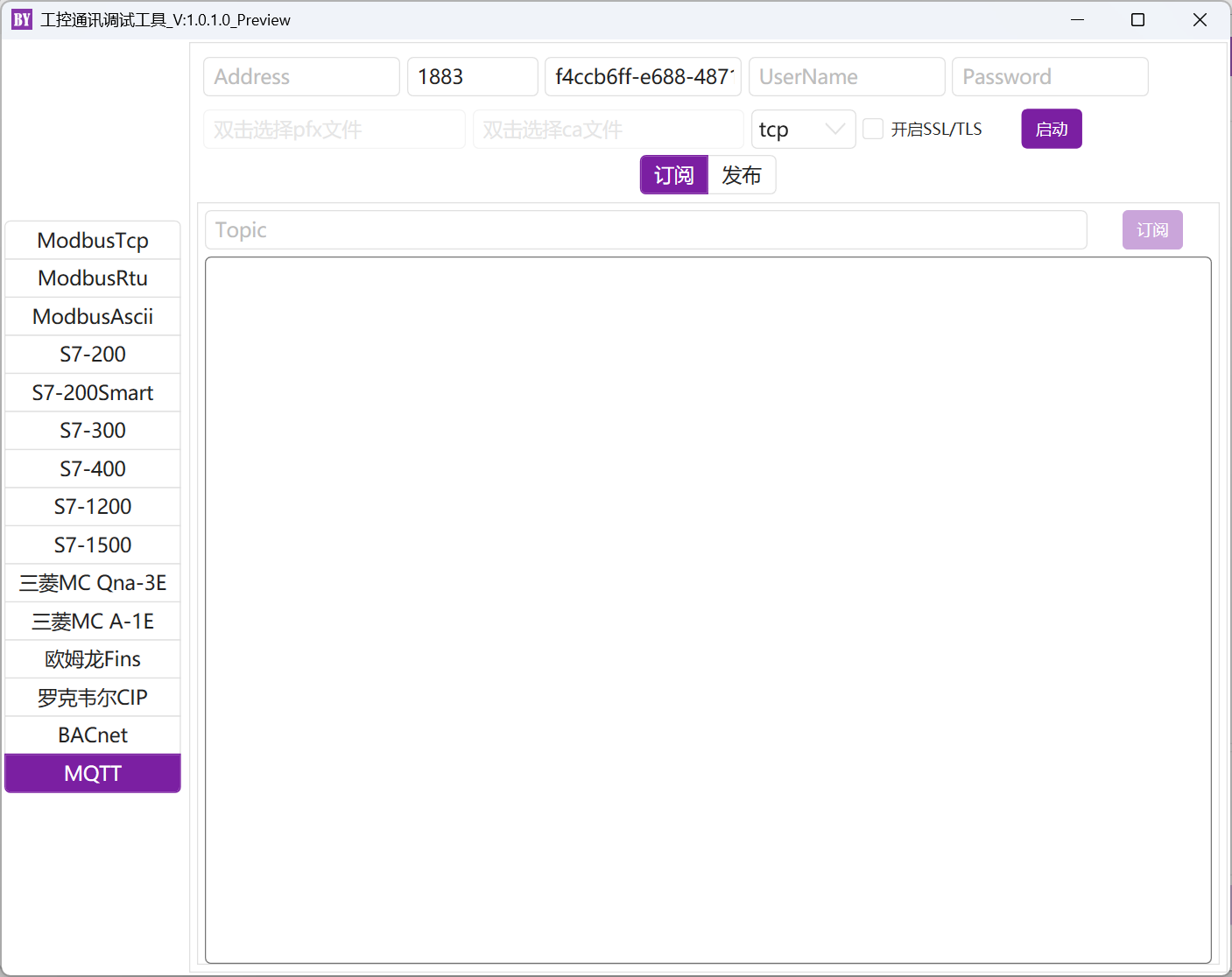

9.1 MQTT 客户端

1. 标签页 MQTT → 配置连接：
   • Broker：mqtt.example.com:1883 / ssl://mqtt.example.com:8883
   • ClientID：BYSerial_001（留空自动生成）
   • 用户名/密码：选填
   • CA/客户端证书：TLS 双向认证时选择文件
2. 连接 → 状态栏显示 Connected、会话信息
3. 订阅：输入 Topic factory/line1/temp/# → QoS 0/1/2 → 订阅
4. 发布：输入 Topic factory/line1/cmd + Payload（JSON/文本/HEX） → 发布
5. 消息监控：实时列表显示 收/发、Topic、QoS、Retain、Payload(可折叠)

9.2 BACnet/IP

1. 标签页 BACnet → 配置：本地设备ID 1001、端口 47808
2. 发现设备 → Who-Is 广播 → 列表显示在线设备
3. 读取属性：选择对象类型 Analog Input、实例 1、属性 Present Value → 读取
4. 订阅 COV：启用 Change of Value 订阅 → 实时推送变化值

TCP/UDP 网络调试

10.1 TCP Client

• 标签页 TCP → Client 模式 → 目标 IP:Port 192.168.1.100:8080 → 连接
• 同串口界面：HEX/ASCII 切换、发送/接收、快捷命令复用

10.2 TCP Server

• 切换 Server 模式 → 监听端口 8080 → 开始监听
• 客户端连接列表显示：IP、端口、连接时间、收发字节数
• 选择客户端 → 发送数据（单播/广播给所有）

10.3 UDP

• 绑定本地端口 9000 → 目标 IP:Port 192.168.1.200:9000
• 支持组播：加入组 239.0.0.1、TTL 设置

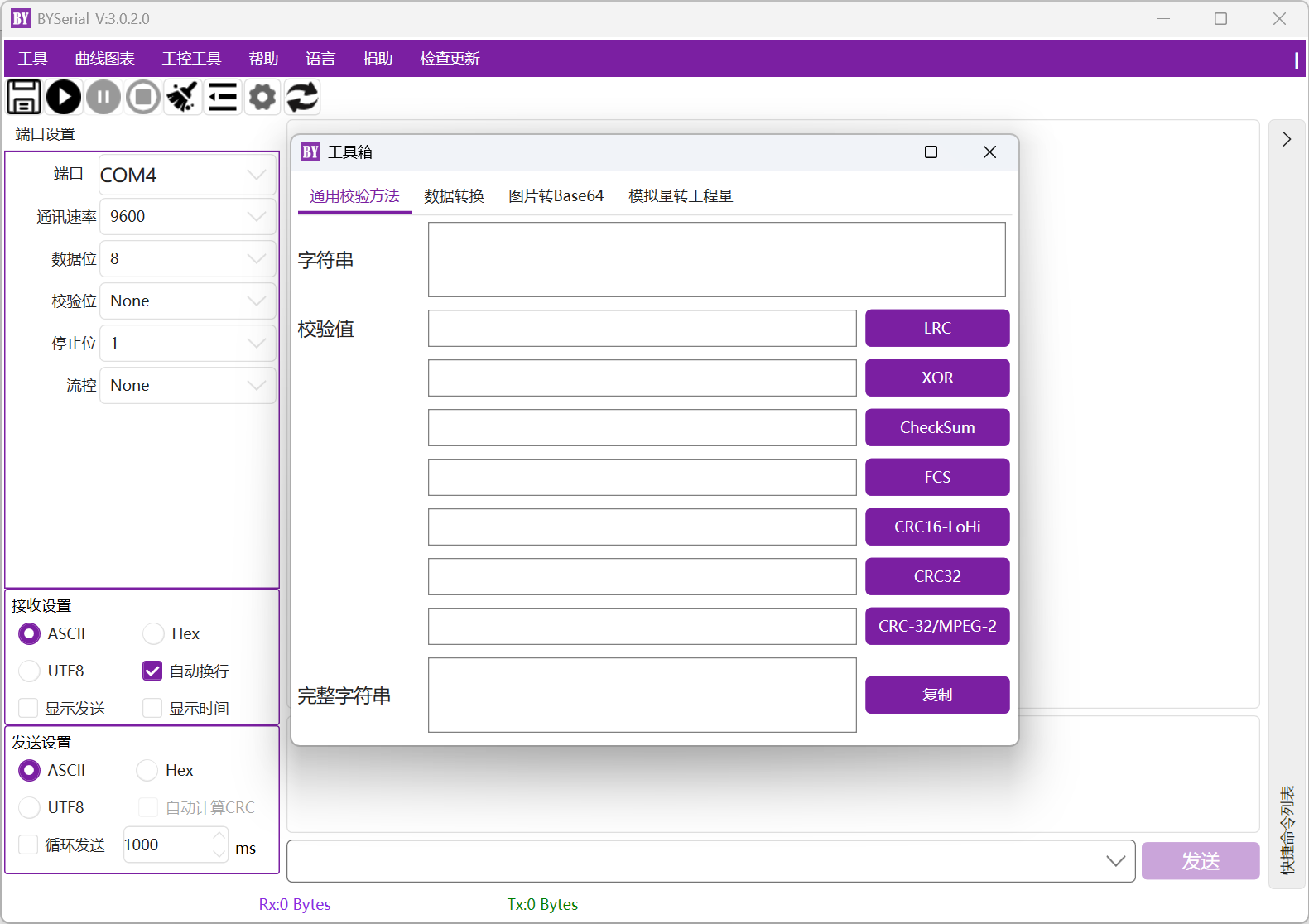

CRC 校验工具

11.1 打开工具

• 菜单 工具 → CRC 校验（或 F4）

11.2 单次计算

1. 选择算法：CRC-16 Modbus / CRC-16 CCITT / CRC-32 / CRC-32 MPEG2 / 自定义
2. 输入数据：HEX 01 03 00 00 00 01 或 文本 Hello
3. 点击 计算 → 显示结果（HEX/十进制/二进制）

11.3 自定义多项式

• 算法选择 自定义 → 配置：多项式 0x1021、初始值 0xFFFF、输入反转/输出反转/异或值
• 保存为预设 → 下次直接在下拉框选择

配置文件管理与备份

12.1 配置文件位置

BYSerial/
├─ BYSerial.exe
├─ bycfg/
│  ├─ fastcmds.cfg    # 快捷命令 (JSON)
│  ├─ his.cfg         # 发送历史 (纯文本)
│  └─ my.cfg          # 个性化设置 (窗口位置/主题/默认串口参数)
└─ logs/              # 数据日志 (自动创建)

12.2 备份与迁移

• 菜单 文件 → 导出配置 → 包含 bycfg/ 全部文件 + logs/index.json
• 导入配置 → 选择备份包 → 覆盖/合并

常见问题与故障排查

附录：键盘快捷键

提示：本教程基于 BYSerial V3.0.2 编写，界面细节可能随版本微调。遇到未覆盖场景，请参考程序内 帮助 → 在线文档 或 GitHub Issues: https://gitee.com/LvYiWuHen/byserial/issues
