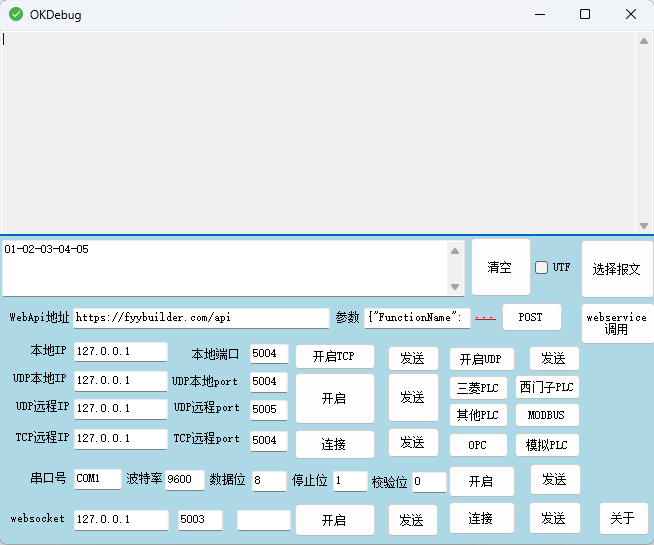

okdebug

okdebug 是一款功能极其全面的工业综合调试工具 (瑞士军刀型)，由「泛依」开发。集成西门子/三菱 PLC、Modbus、OPC UA、串口、TCP/UDP/WebSocket、WebService、数据库读写、标签打印等几十种工业通讯协议与实用工具于单一界面。遵循 MIT 许可证。

• 打包来源：`okdebug\bin\Debug`
• 运行平台：Windows (.NET Framework 4.7.2+ / .NET 6+)
• 部署方式：`OKDebug.exe` + 大量依赖 DLL 同目录 (非单文件)，双击运行
• 配置文件：`OKDebug.exe.config`、各插件配置

核心功能模块 (按标签页/面板分类)

1. PLC 通讯面板

通用功能：

• 连接管理：多连接标签页、自动重连、心跳、连接池
• 地址解析：支持 `DB1.DBW0`、`M100`、`D100`、`W100` 等厂商原生格式
• 批量读写：Excel 导入点表、一键读取/写入、定时轮询
• 数据监控：实时表格、曲线、报警、导出 CSV
• 协议分析：原始报文捕获、解析字段显示、错误码对照

2. OPC UA 客户端

• 标准合规：OPC UA 1.04 (OPC Foundation .NET Standard Library `Opc.Ua.Client`/`Core`/`Configuration`)
• 功能：
• 服务器发现 (mDNS/LDS/手动 Endpoint)
• 安全策略：None/Basic128Rsa15/Basic256/Basic256Sha256 + 签名/加密
• 认证：匿名/用户名密码/证书/X.509
• 地址空间浏览：树形展示、属性/方法/引用查看
• 订阅/监控项：数据变更/事件通知、采样率/队列大小/死区配置
• 历史读取：原始/修正/插值、时间范围/最大返回数
• 方法调用：输入/输出参数、同步/异步
• 证书管理：自动生成/导入/信任列表/吊销检查

3. 通用网络调试

4. 串口调试

• 标准串口参数、HEX/ASCII/文本、时间戳、校验码计算(CRC/LRC/Checksum)
• 自动发送/循环发送/响应脚本
• Modbus RTU/ASCII 解析叠加显示

5. 数据库工具

• 支持：SQL Server (`MySql.Data`/`System.Data.SqlClient`)、MySQL (`MySqlConnector`)、SQLite (`System.Data.SQLite`)、PostgreSQL (`Npgsql`)、Oracle (`Oracle.ManagedDataAccess`)
• 功能：连接管理、表/视图/存储过程浏览、SQL 编辑器(高亮/智能提示)、执行计划、数据导入导出(CSV/Excel/SQL)、表结构同步、批量脚本执行

6. 标签打印

• 打印引擎：`Interop.BarTender` (BarTender SDK COM)、ZPL/EPL/TSLP 原始指令发送
• 模板设计：变量绑定(数据库/变量/计数器/日期)、条形码/二维码(Code128/QR/DataMatrix)、打印预览
• 批量打印：CSV/数据库数据源驱动、打印日志、重打/补打

7. 实用工具箱

• 编码转换：HEX/ASCII/Base64/URL/Unicode/UTF-8/GB2312 互转
• CRC/校验：CRC-8/16/32 (十余种多项式)、LRC、Checksum、Modbus CRC、自定义多项式
• 报文构造器：模板变量、计数器、时间戳、随机数、脚本表达式
• 正则测试：多行/忽略大小写/捕获组高亮、替换预览
• JSON/XML 格式化：树形/文本视图、XPath/XQuery 查询、Schema 验证
• 单位换算：压力/温度/流量/长度/功率/能量 工程单位互换
• 计算器：程序员模式(二进制/八进制/十六进制/位运算)、科学模式

依赖与第三方库 (关键)

部署与运行

REM 直接运行 (需所有 DLL 在同目录)
OKDebug.exe

REM 或通过安装包部署 (Installer/setup.exe)

首次运行配置

1. 数据库连接：工具箱 → 数据库 → 新建连接 → 测试 → 保存
2. PLC 连接：PLC 面板 → 新建 → 选择厂商/系列 → 填 IP/槽/机架 → 连接测试
3. OPC UA：OPC UA 面板 → 发现服务器 → 选择安全策略/认证 → 连接
4. 标签打印：安装 BarTender → 设计模板 → 打印面板加载模板 → 绑定变量

适用场景与优势

okdebug 是一款功能极其全面的工业综合调试工具（瑞士军刀型），由「泛依」开发。集成西门子/三菱 PLC、Modbus、OPC UA、串口、TCP/UDP/WebSocket、WebService、数据库读写、标签打印等几十种工业通讯协议与实用工具于单一界面。

• 运行平台：Windows (.NET Framework 4.7.2+ / .NET 6+)
• 部署方式：`OKDebug.exe` + 大量依赖 DLL 同目录，双击运行
• 配置文件：`OKDebug.exe.config`、各插件配置
• 许可证：MIT（附带 LGPLv3/GPLv2 等依赖许可证合规要求）

第一章：安装与启动

1.1 解压与目录结构

D:\工业协议\工业工控\可直接运行工具包\okdebug\
├── OKDebug.exe              ← 主程序
├── OKDebug.exe.config       ← 配置文件
├── HslCommunication.dll     ← 多厂商 PLC 协议栈
├── Opc.Ua.Client.dll        ← OPC UA 客户端
├── MySql.Data.dll           ← MySQL 驱动
├── System.Data.SQLite.dll   ← SQLite 驱动
├── Newtonsoft.Json.dll      ← JSON 序列化
├── log4net.dll              ← 日志框架
├── RestSharp.dll            ← HTTP Client
├── SuperSocket.*.dll        ← Socket 服务端框架
├── PortSerial.dll           ← 串口通讯库
├── Fdb.dll / Futil.dll      ← 辅助库
├── ... (其他依赖 DLL)
├── 功能详细介绍.md          ← 功能总览
└── 详细使用教程.md          ← 本文件

1.2 首次运行

直接双击 `OKDebug.exe` 即可启动程序。首次运行时可能需要初始化配置：

1. 检查所有依赖 DLL 是否在 OKDebug.exe 同目录
2. 如缺少 DLL，程序可能无法启动，需从原始打包目录复制
3. 程序启动后进入主界面

1.3 首次运行配置

第二章：PLC 通讯面板

2.1 支持的 PLC 品牌

底层库：统一使用 `HslCommunication` 库

2.2 连接管理

• 多连接标签页：同时管理多个 PLC 连接
• 自动重连：断开后自动尝试重连
• 心跳检测：定时发送心跳包维持连接
• 连接池：复用已建立的连接，减少握手开销

2.3 地址格式

支持各厂商原生地址格式：

2.4 批量读写操作

批量读取：

1. 在 PLC 面板中新建连接并连接成功
2. 输入多个地址（如 `DB1.DBW0, DB1.DBD4, M100`）
3. 点击 「批量读取」
4. 查看结果表格

批量写入：

1. 选中多个地址
2. 输入写入值
3. 点击 「批量写入」
4. 确认写入结果

定时轮询：

1. 设置轮询周期（如 100ms）
2. 添加需要轮询的地址列表
3. 启动定时轮询，数据实时更新

2.5 数据监控

• 实时表格：显示所有监控点的当前值
• 曲线视图：实时数据趋势图
• 报警功能：超限自动报警
• 导出 CSV：监控数据导出为 CSV 文件

2.6 协议分析

• 原始报文捕获：查看底层通信原始数据
• 解析字段显示：自动解析协议字段
• 错误码对照：常见错误码参考表

第三章：OPC UA 客户端

3.1 标准合规

• 标准：OPC UA 1.04
• 底层库：OPC Foundation .NET Standard Library (`Opc.Ua.Client`/`Core`/`Configuration`)

3.2 服务器发现

支持以下发现方式：

• mDNS：多播 DNS 自动发现
• LDS：本地发现服务器
• 手动 Endpoint：手动输入 Endpoint URL

3.3 安全策略

3.4 认证方式

• 匿名：无需认证
• 用户名密码：最简单的认证方式
• 证书/X.509：基于数字证书的强认证

3.5 地址空间浏览

• 树形展示：以节点树形式展示 OPC UA 服务器地址空间
• 属性查看：查看每个节点的 DataType、Value、Timestamp 等属性
• 方法调用：浏览可用的方法节点并调用
• 引用关系：查看节点间的引用关系

3.6 订阅与监控

• 数据变更通知：订阅数据变化事件
• 事件通知：订阅服务器事件
• 采样率：可配置采样频率
• 队列大小：设置历史数据队列深度
• 死区配置：设置变化死区阈值

3.7 历史读取

• 原始/修正/插值：三种历史数据模式
• 时间范围：指定查询的时间区间
• 最大返回数：限制返回数据量

3.8 证书管理

• 自动生成：自动生成客户端证书
• 导入/导出：导入已有证书或导出证书
• 信任列表：管理受信任的服务器证书
• 吊销检查：检查证书是否被吊销

第四章：通用网络调试

4.1 TCP 调试

• 双向通信：客户端/服务端模式
• 多连接：同时管理多个 TCP 连接
• 心跳保活：定时发送心跳包
• 自动重连：断开后自动重连
• 数据格式：HEX / ASCII / 文本显示
• 脚本自动发送：配置脚本自动发送数据

4.2 UDP 调试

• 组播/广播：支持组播和广播通信
• 绑定本地端口：指定本地监听端口
• 数据转发：将接收到的数据转发到其他端口

4.3 WebSocket 调试

• 客户端/服务端：支持两种模式
• WS/WSS：支持 WebSocket 和 Secure WebSocket
• 自定义 Header：可设置自定义请求头
• SubProtocol：支持子协议协商
• Ping/Pong：心跳保活机制
• 二进制/文本帧：支持两种帧类型

4.4 HTTP/HTTPS 调试

• REST API 测试：发送 GET/POST/PUT/DELETE 请求
• 认证方式：Basic / Bearer / OAuth2
• 文件上传/下载：支持二进制文件传输
• 代理配置：支持 HTTP 代理

4.5 WebService (SOAP) 调试

• WSDL 导入：导入 WSDL 文件自动生成请求 XML
• 自动生成请求：根据 WSDL 自动构建 SOAP 请求
• WS-Security：支持 WS-Security 安全标准
• MTOM：支持 MTOM 附件传输

第五章：串口调试

5.1 基本功能

• 标准串口参数：波特率、数据位、校验、停止位、流控
• 数据格式：HEX / ASCII / 文本
• 时间戳：每条数据附带精确时间戳
• 校验码计算：CRC / LRC / Checksum 计算

5.2 自动发送

• 自动发送：按设定间隔自动发送数据
• 循环发送：反复发送同一组数据
• 响应脚本：根据接收到的数据自动回复

5.3 Modbus RTU/ASCII 叠加

• 串口调试器支持 Modbus RTU/ASCII 协议解析
• 自动识别 Modbus 帧结构
• 叠加显示解析后的功能码、地址、数据等字段

第六章：数据库工具

6.1 支持的数据库

6.2 数据库功能

• 连接管理：新建、编辑、测试、保存连接
• 对象浏览：表、视图、存储过程、函数浏览
• SQL 编辑器：高亮、智能提示、自动补全
• 执行计划：查看 SQL 执行计划
• 数据导入导出：CSV / Excel / SQL 格式
• 表结构同步：比较和同步表结构
• 批量脚本执行：一次性执行多条 SQL 语句

6.3 使用步骤

1. 新建连接：工具箱 → 数据库 → 新建连接
2. 填写信息：选择数据库类型、填写连接字符串
3. 测试连接：点击「测试」按钮确认连接正常
4. 保存：保存连接配置
5. 浏览对象：在对象树中浏览数据库对象
6. 执行 SQL：在 SQL 编辑器中编写并执行查询
7. 导入/导出：使用数据导入导出功能

第七章：标签打印

7.1 打印引擎

• BarTender SDK (COM)：主要打印引擎
• ZPL/EPL/TSLP 原始指令：直接发送打印机指令

7.2 模板设计

• 变量绑定：支持数据库变量、变量、计数器、日期绑定
• 条形码：Code128、QR Code、DataMatrix 等
• 二维码：支持多种二维码格式
• 打印预览：实时预览打印效果

7.3 批量打印

1. 数据源：CSV 或数据库作为数据源
2. 模板加载：加载设计好的标签模板
3. 变量绑定：将数据源字段绑定到模板变量
4. 执行打印：点击「批量打印」
5. 打印日志：记录每次打印操作
6. 重打/补打：支持重新打印和补打

7.4 注意事项

• 需要 BarTender 正版授权：使用前需安装 BarTender 软件
• Interop.BarTender DLL：分发包中不包含 BarTender SDK
• 运行时动态检测：程序运行时检测 BarTender 是否可用

第八章：实用工具箱

8.1 编码转换

支持以下编码互转：

• HEX ↔ ASCII
• Base64 ↔ 原始数据
• URL 编码/解码
• Unicode / UTF-8 / GB2312 互转

8.2 CRC/校验计算

8.3 报文构造器

• 模板变量：使用变量替换报文中的动态部分
• 计数器：自动递增计数器
• 时间戳：自动插入当前时间
• 随机数：生成随机数填充
• 脚本表达式：使用脚本动态计算字段值

8.4 正则测试

• 多行匹配
• 忽略大小写
• 捕获组高亮
• 替换预览

8.5 JSON/XML 格式化

• 树形/文本视图切换
• XPath / XQuery 查询
• Schema 验证

8.6 单位换算

支持以下工程单位互换：

• 压力、温度、流量
• 长度、功率、能量

8.7 计算器

• 程序员模式：二进制、八进制、十六进制、位运算
• 科学模式：三角函数、对数、指数等

第九章：高级配置与部署

9.1 配置文件说明

`OKDebug.exe.config` 主要配置项：

• 日志级别：控制日志输出详细程度
• 数据库连接字符串：默认数据库连接配置
• 插件参数：各功能模块的默认参数
• 网络设置：超时时间、重试次数等

9.2 部署建议

1. 所有 DLL 必须在同目录：确保程序能正确加载所有依赖
2. 检查 HslCommunication DLL：LGPLv3 合规分发
3. 替换 MySql.Data 为 MySqlConnector：避免 GPLv2 传染
4. 移除 BarTender Interop DLL：仅保留接口代码
5. 生成 `THIRD-PARTY-LICENSES.md`：列出所有第三方许可证

9.3 作为服务运行（可选）

如需后台持续运行，可使用 TopShelf 或 .NET Generic Host 配置为 Windows 服务：

OKDebug.exe /service

9.4 日志管理

• 使用 `log4net` 进行结构化日志记录
• 日志文件按日期滚动
• 建议保留最近 30 天日志
• 日志级别根据需要调整

第十章：常见问题与故障排除

10.1 启动问题

10.2 PLC 连接问题

10.3 OPC UA 问题

10.4 数据库问题

10.5 性能问题

附录：快捷键与操作速查

通用快捷键

各模块快速入口

快速启动命令

REM 最简启动
OKDebug.exe
REM 指定配置文件
OKDebug.exe --config=myconfig.xml
